Для АЭС

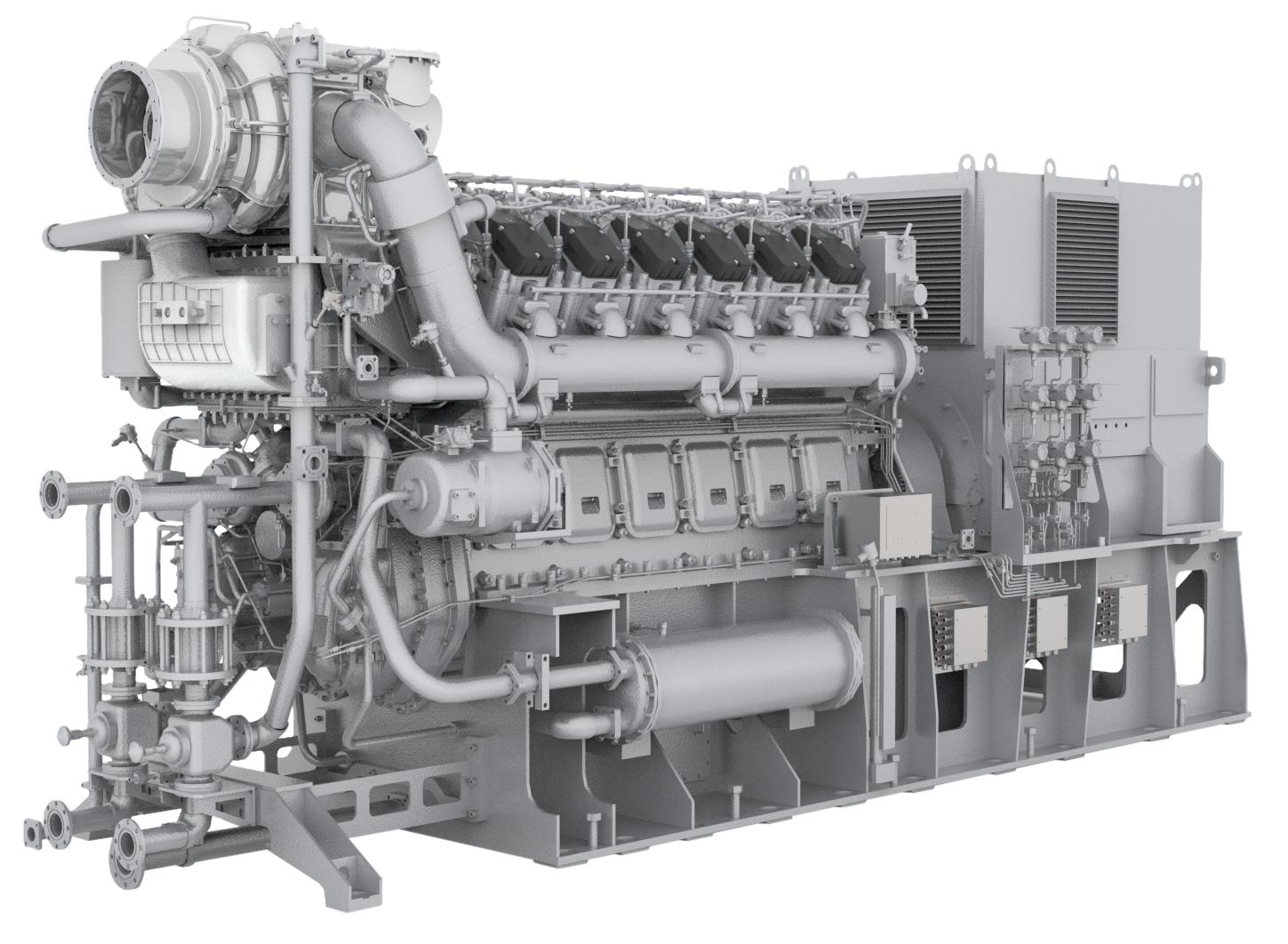

39-26ДГ
39-26ДГ
Дизель-генератор для систем аварийного и надежного электроснабжения энергоблоков АЭС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Дизель-генератор V-образный, 12-цилиндровый;
- Диаметр цилиндра / ход поршня 260/ 260;
- Генератор синхронный переменного тока с бесщеточной системой возбуждения СГД-1600-0,4-1000 УХЛ4;
- Климатическое исполнение - УХЛ
- Номинальная мощность 1600кВт при 1000 об/мин;
- Максимальная мощность 1760 кВт при 1000 об/мин;
- Частота вращения коленчатого вала 1000 об/мин;
- Номинальное напряжение 400В
- Номинальная частота тока 50Гц
- Классификационное обозначение по НП-001-15 - 3О/3Н
- Категория сейсмостойкости по НП-031-01 – I
- Габаритные размеры дизель-генератора: длина – 6805 мм, ширина - 2210 мм, высота – 3640 мм;
- Габаритные размеры дизель-генератора с учетом металлорукавов: длина – 9840 мм, ширина - 3130 мм, высота – 3200 мм;
- Масса дизель-генератора – 34000 кг.
- Установка на фундамент – без амортизаторов/виброизоляторов

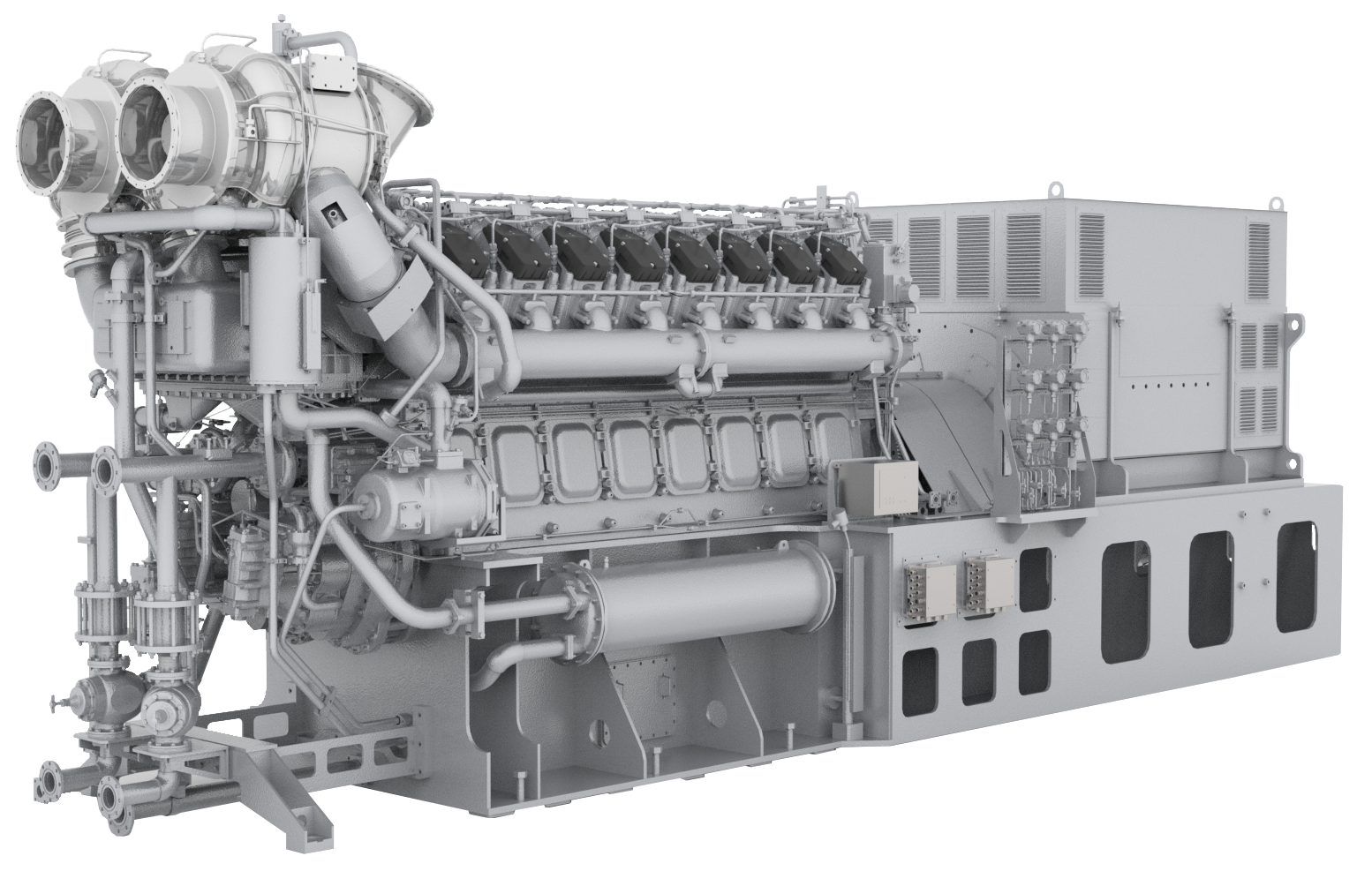

34-9ДГ
34-9ДГ
Дизель-генератор для систем аварийного и надежного электроснабжения энергоблоков АЭС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Дизель-генератор V-образный, 16-цилиндровый;
- Диаметр цилиндра / ход поршня 260/ 260;
- Генератор синхронный переменного тока с бесщеточной системой возбуждения СГД-3200-6,3-1000 УХЛ4;
- Климатическое исполнение - УХЛ
- Номинальная мощность 3200кВт при 1000 об/мин;
- Максимальная мощность 3520 кВт при 1000 об/мин;
- Частота вращения коленчатого вала 1000 об/мин;
- Номинальное напряжение 6300В
- Номинальная частота тока 50Гц
- Классификационное обозначение по НП-001-15 - 3О/3Н
- Категория сейсмостойкости по НП-031-01 – I
- Габаритные размеры дизель-генератора: длина – 8840 мм, ширина - 2315 мм, высота – 3640 мм;
- Габаритные размеры дизель-генератора с учетом металлорукавов: длина – 9840 мм, ширина - 3130 мм, высота – 4405 мм;
- Масса дизель-генератора – 52 450 кг.
- Установка на фундамент – без амортизаторов/виброизоляторов

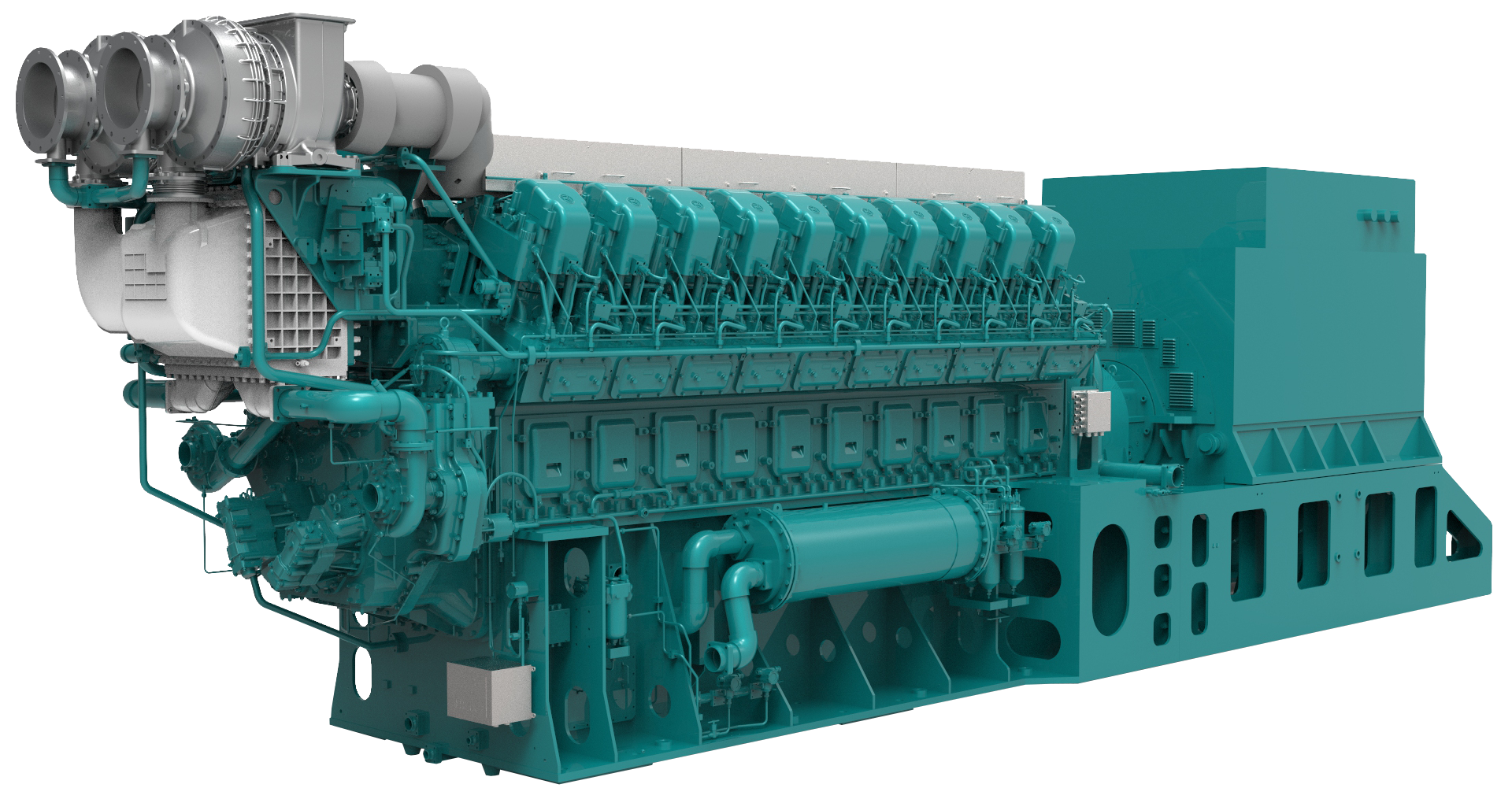

20ЭДГ500ЭМ
20ЭДГ500ЭМ
Дизель-генератор для систем аварийного и надежного электроснабжения энергоблоков АЭС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Дизель-генератор V-образный, 20-цилиндровый;
- Диаметр цилиндра / ход поршня 265/ 310;
- Генератор синхронный переменного тока с бесщеточной системой возбуждения СГД-6400-10,5-1000 ТС4;
- Климатическое исполнение – ТС;
- Номинальная мощность 6400кВт при 1000 об/мин;
- Максимальная мощность 7040 кВт при 1000 об/мин;
- Частота вращения коленчатого вала 1000 об/мин;
- Номинальное напряжение 10500В
- Номинальная частота тока 50Гц
- Классификационное обозначение по НП-001-15 - 2О/3Н
- Категория сейсмостойкости по НП-031-01 – I
- Габаритные размеры дизель-генератора: длина – 11520 мм, ширина - 2585 мм, высота – 3740 мм;
- Габаритные размеры дизель-генератора с учетом металлорукавов и виброизоляторов: длина – 12000 мм, ширина - 3825 мм, высота – 4405 мм;
- Масса дизель-генератора – 89 500 кг.
- Установка на фундамент – на виброизоляторах

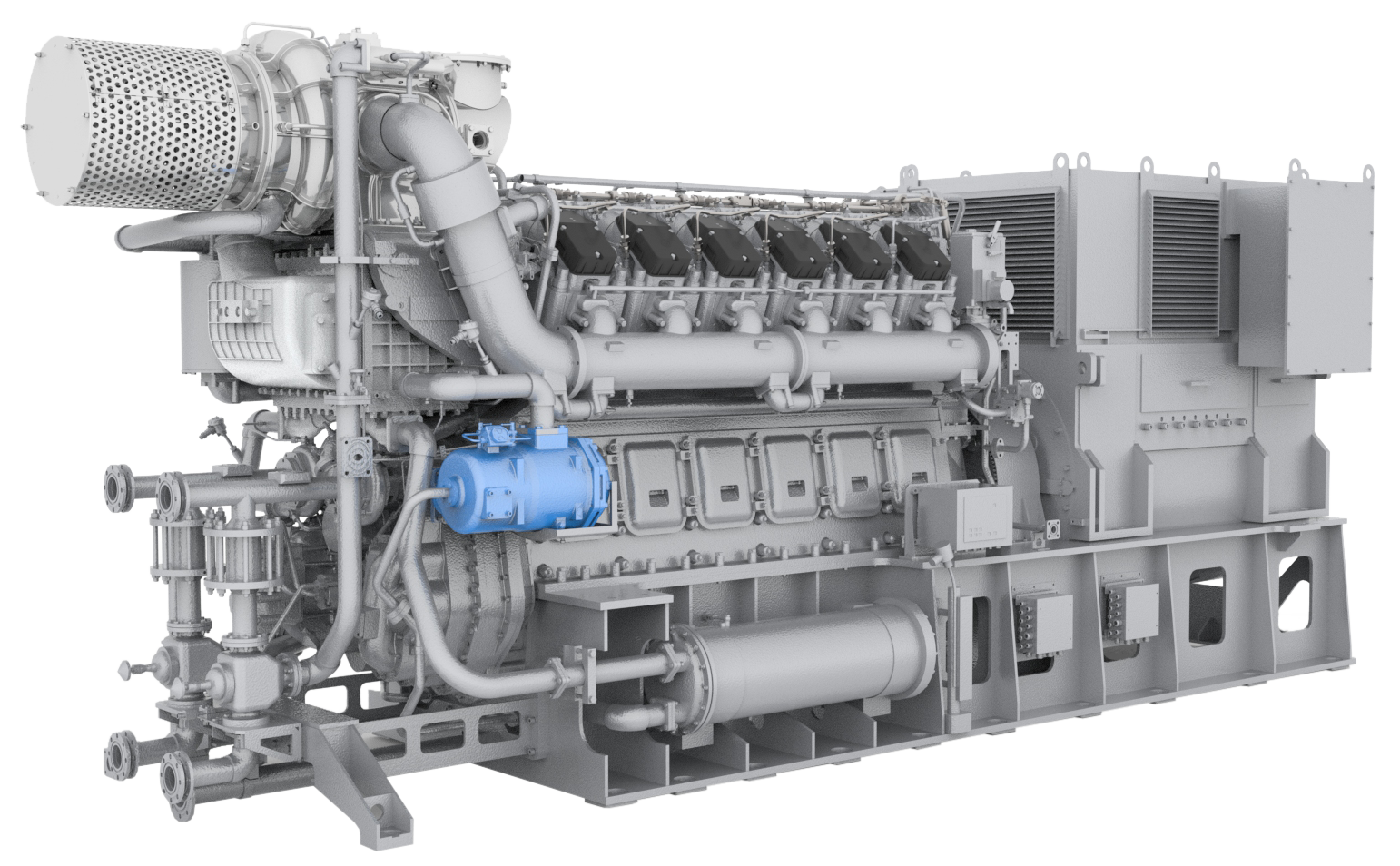

32-26ДГ
32-26ДГ
Дизель-генератор для систем аварийного и надежного электроснабжения энергоблоков АЭС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Дизель-генератор V-образный, 12-цилиндровый
- Диаметр цилиндра / ход поршня 260/ 260
- Генератор синхронный переменного тока с бесщеточной системой возбуждения СГД-2000-6,3-1000 УХЛ4
- Климатическое исполнение - УХЛ
- Номинальная мощность 2000кВт при 1000 об/мин
- Максимальная мощность 2200 кВт при 1000 об/мин
- Частота вращения коленчатого вала 1000 об/мин
- Номинальное напряжение 6300В
- Номинальная частота тока 50Гц
- Классификационное обозначение по НП-001-15 - 3О/3Н
- Категория сейсмостойкости по НП-031-01 – I
- Габаритные размеры: длина – 7130 мм, ширина - 2080 мм, высота – 3000 мм
- Масса дизель-генератора – 31 800 кг
- Установка на фундамент – без амортизаторов/виброизоляторов
